Tecnologia di produzione del laboratorio odontotecnico cinese del ponte lungo in zirconio

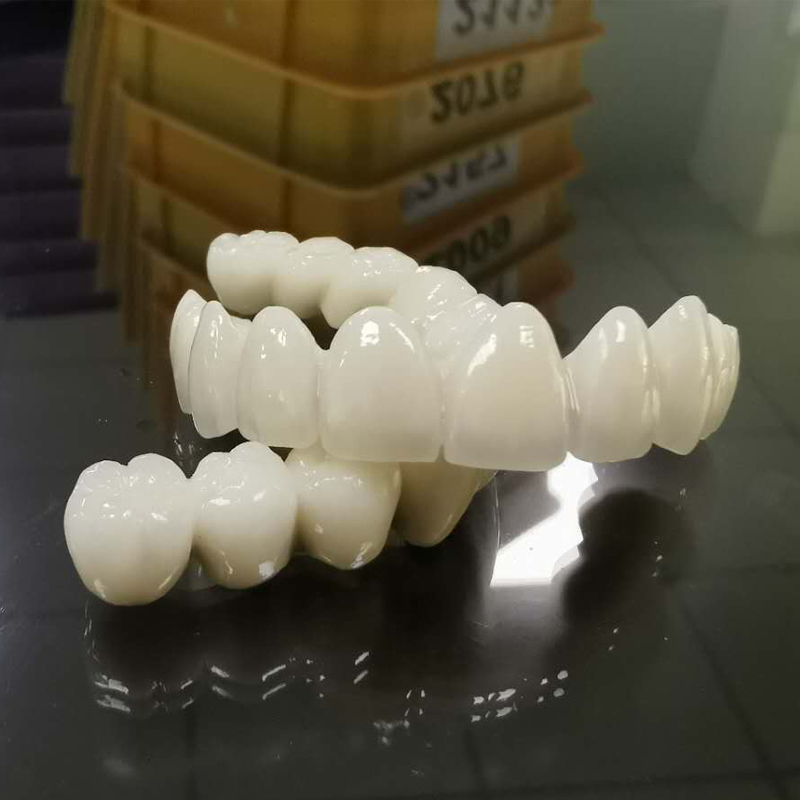

Laboratorio odontotecnico cinese con la promozione del mercato della zirconia, la sua applicazione è sempre più ampia: corona singola, intarsio, moncone su impianto, corona tripla, corona multipla, mezza corona e persino corona completa. Finora, la zirconia ha rappresentato il 50% o più dei prodotti di molti impianti di lavorazione.

Dopo continui test, ricerche e una stretta comunicazione con i clienti per molti anni, il dipartimento tecnologico dell'azienda aerchuang spera di condividere alcune esperienze con voi. In precedenza, aveva condiviso l'analisi della rottura delle corone in zirconio nel diario interno dell'azienda. Oggi riassume e condivide come evitare la rottura e la deformazione della corona quando si realizza un lungo ponte con zirconia nei dettagli di ogni fase del processo di produzione standard della zirconia.

PROGETTO

1. Evitare la concentrazione dello stress e progettare la curva della mascella in base alla dentatura e all'occlusione opposte;

2. Ci sono al massimo tre posizioni mancanti dei denti anteriori, due posizioni mancanti dei denti posteriori e non più di una posizione mancante dell'estremità libera;

3. Quando le condizioni del pilastro non sono adatte per la realizzazione di zirconia, ad esempio nessun approccio comune per il ponte, distanza troppo piccola tra il ponte e la gengiva, sottosquadro troppo ampio del pilastro e preparazione irragionevole del pilastro, è necessario contattare il medico nel tempo;

4. Lo spessore minimo del lato linguale della corona deve essere maggiore di 0,8 mm e lo spessore dell'estremità incisa o della superficie occlusale adiacente al corpo mancante deve essere maggiore di 1,0 mm;

5. L'area della sezione trasversale del connettore del dente anteriore≥ 9 mm² e connettore del dente posteriore≥ 12 mm²

 Composizione

1. Durante la composizione, l'asta di supporto deve essere posizionata simmetricamente tra 1/3 e 1/3 del collo della corona;

2. Le aste di supporto dovranno essere posizionate il più possibile sul corpo del ponte e non dovranno essere posizionate il più possibile sul corpo di collegamento;

3. Aggiungere la barra di rinforzo lato linguetta (si consiglia che lo spessore della barra di rinforzo lato linguetta sia di circa 2 mm) e il metodo di progettazione della barra di rinforzo lato linguetta è il seguente:

Il software non supporta l'aggiunta automatica della placca di rinforzo linguale, che può essere ritagliata manualmente attraverso la disposizione dei denti e altri metodi (lo spessore del resto deve essere il più uniforme possibile, controllato a circa 2 mm);

4. Possiamo scegliere se aggiungere o meno la barra di sinterizzazione della superficie occlusale;

5. Controllare l'uso dell'ago. Per la lavorazione a ponte lungo, è meglio sostituire il nuovo ago ed eseguire la lavorazione dopo aver calibrato l'attrezzatura;

6. Quando si rimuove il ponte dentale dal blocco di porcellana, è necessario rimuovere solo il lato labiobuccale del ponte dentale e la barra di supporto laterale della barra trasversale. Quando la barra di supporto viene rimossa, deve essere utilizzata con attenzione e la quantità di rimozione non deve superare 0,5 mm ogni volta, in modo da prevenire la frattura del ponte dentale o la fessura interna nascosta durante il processo di rimozione. Si suggerisce che la sequenza di rimozione della barra di supporto sia a turno la barra di supporto laterale labiobuccale della corona, la barra di supporto laterale labiobuccale del ponte e la barra di supporto laterale della barra trasversale;

7. Il puntone linguale del ponte può essere rimosso selettivamente per 1/2-1/3 del diametro del puntone parziale e la rimozione inizia dal collo del ponte.

Endocolorazione

1. In base ai requisiti clinici per la colorazione, si consiglia di utilizzare il metodo con spazzolatura per la colorazione;

2. Prima di tingere, togliere la tintura 30-60 minuti in anticipo e raffreddarla a temperatura ambiente prima della tintura;

3. Dopo la tintura, il ponte deve essere asciugato per più di 60 minuti e la temperatura di asciugatura del ponte è di 90 ℃; dopo l'asciugatura, attendere che la temperatura della superficie della corona ritorni a temperatura ambiente, quindi posizionarla in un crogiolo per la sinterizzazione.

Sinterizzazione

1. Impostazione della curva, in base al diverso forno corrispondente alle diverse impostazioni dei parametri:

2. Durante la sinterizzazione, deve essere posizionato verticalmente sul crogiolo o sul coperchio del crogiolo;

3. Dopo la sinterizzazione, la corona deve essere estratta quando la temperatura del forno è inferiore a 200 ℃.

Rimozione della barra di rinforzo linguale

Utilizzare un getto d'acqua ad alta velocità per molare una ad una le aste di supporto tra il lato linguale e il lato linguale del ponte, prestare attenzione alla molatura graduale con una leggera pressione e cercare di evitare la molatura a causa del riscaldamento locale.

Regolazione della forma e occlusione

1. Utilizzare strumenti di macinazione speciali per la zirconia di telefoni cellulari ad alta velocità o telefoni cellulari lenti per eseguire la rettifica della forma, l'occlusione e la regolazione dell'adiacenza;

2. Durante la macinazione, prestare attenzione alla macinazione unidirezionale e con una leggera pressione per evitare crepe nascoste durante la macinazione;

3. Quando si apre la cucitura del dente, prestare attenzione al taglio puntuale anziché al taglio diretto. Utilizzare speciali strumenti di scanalatura per maneggiarlo delicatamente, in modo da ridurre il più possibile la quantità di macinazione della scanalatura;

4. Dopo la molatura completa della corona, si consiglia di utilizzare sabbia di allumina di elevata purezza da 50 μ m (270 mesh) per la sabbiatura a 2-2,5 bar (0,2-0,25 mpa). La funzione di sabbiatura è: pulire e ripristinare la resistenza del materiale (con dati sperimentali che dimostrano che la resistenza della zirconia può essere notevolmente migliorata in queste condizioni), allo stesso tempo, il processo è conveniente anche per la successiva tintura e smaltatura;

5. Dopo aver lucidato la corona interna, si consiglia di utilizzare un forno per porcellana per trattare termicamente la corona, in modo da ridurre il contenuto di fase monoclina sulla superficie della corona, migliorare la resistenza e aumentare la forza di adesione della porcellana di zirconio. La curva della temperatura del trattamento termico è la seguente:

Porcellana/smalto

1. Si suggerisce che la velocità di aumento della temperatura dello smalto non sia troppo rapida;

2. La frequenza di ingresso nel forno della porcellana deve essere controllata entro 3 volte il più possibile e la sinterizzazione frequente può facilmente portare a crepe nascoste;

3. La temperatura del forno deve essere raffreddata al di sotto di 200 ℃ prima di essere rimossa.
